超聲波熱水供應節能方案

產品特點：

1、零加熱成本:是一種余熱利用設備，在加裝中，并沒有增加對空壓機本身的負載，100%利用空壓機廢熱能來生產熱水，不需要任何的輔助加熱設備，所以加熱成本是零；


2、不受天氣的影響:它的熱量來源于空壓機廢熱，只要空壓機在運行，余熱就能利用產出熱水，不受天氣影響；


3、效果顯著：每天運行10小時可解決熱水供給，半年就可收回成本；


4、空壓機工作溫度的降低，提高了空壓機運行平穩性，降低故障率，延長保養周期；

5、應用范圍廣:不僅大量節約工人油費、燃?xì)赓M及電費；其廢熱能可應用于生活用熱水，也可用于工業生產（工業上生產熱水預熱或直接用熱水，如電鍍、清洗等）用熱水。

工作原理：

1、單臺空壓機獨立配置一臺能量回收系統，該系統集成了補水系統、循環系統、供熱系統及控制系統。開機后，系統自動判別循環水箱水位，低于設定值補水電磁閥打開補水，到最高水位停止。

2、系統和空壓聯動控制，自動判別進油溫度，溫度高于設定值循環水泵開啟，低于設定值循環水泵停止，不會造成空壓機低溫。

3、冷卻水在熱回收機中通過熱交換冷卻空壓機油，冷卻水溫度升高，通過循環水泵將熱水輸送至保溫水塔，保溫水塔內水溫若低于設定值，則通過循環水泵回流至熱回收機再次熱交換，若高于

設定值，則自動打開補水閥，補充冷水降溫至設定值以下，保溫水塔出口則通過供水泵源源不斷的將熱水輸送至工作區域。

產品應用：

       超聲波清洗劑原理由超聲波發生器發出的高頻震蕩信號，通過換能器轉換成高頻機械震蕩而傳播到介質---清洗溶劑中，超聲波在清洗液中疏密相間的向前輻射，使液體流動而產生數以萬計的直徑

為50-500μm 微小氣泡，存在于液體中的微小氣泡在聲場的作用下振動。這些氣泡在超聲波縱向傳播的負壓區形成、生長，而在正壓區，當聲壓達到一定值時，氣泡迅速增大，然后突然閉合。并在

氣泡閉合時產生沖擊波，在其周圍產生上千個大氣壓，破壞不溶污物而使它們分散于清洗液中，當團體粒子被油污裹著而黏附在清洗表面時，油被乳化，固體粒子及脫離，從而達到清洗件凈化的目

的。在這種被稱之為“空化”效益的過程中，氣泡閉合可形成幾百度的高溫和超過1000個氣壓的瞬間高壓，從而達到物件表面清洗凈化的目的。

方案設計：

1、用量設計：利用空壓機余熱回收設備替代了電發熱管；

2、設計5臺150KW空壓機余熱回收設備。

熱水設備產品推薦：

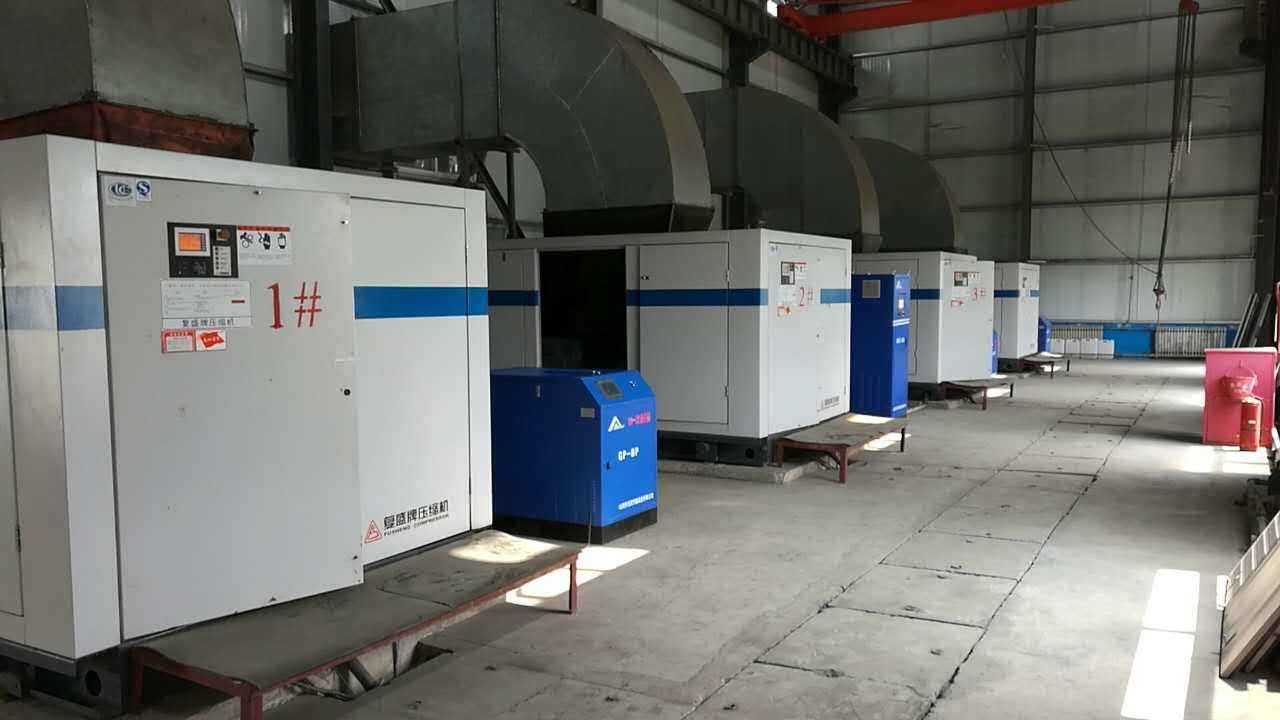

現場安裝示例圖：
