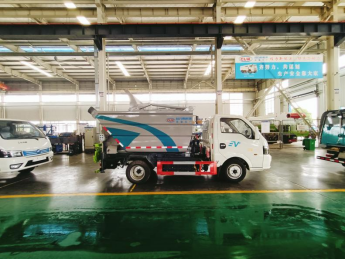

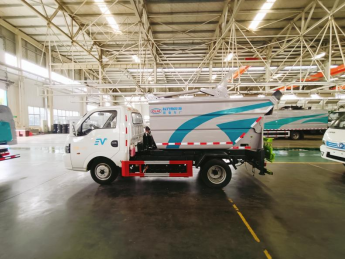

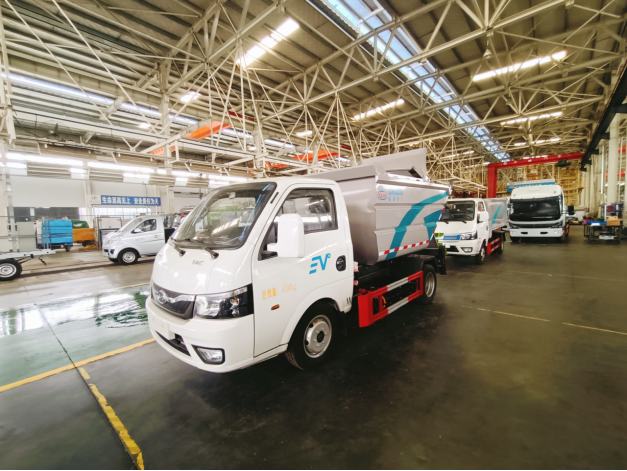

CL5041ZZZBEV型純電動自裝卸垃圾車

產品簡介：

CL5041ZZZBEV型純電動自裝卸式垃圾車是新能源垃圾運輸專用車輛，該車型 選用比亞迪純電動底盤改裝，具有噪聲低，無排放污染等特點，主要適用于城市小區、街道的垃 圾收集轉運工作。

性能特點 ：

● 配置車廂內垃圾刮板，對垃圾進行有效規整，有效提高車輛的垃圾裝載量

● 廂體采用高強度鋼板整體焊接而成，強度高，耐腐蝕性好，使用壽命長

● 垃圾桶提升機構可兼容提升容積120L、240L兩種的標準垃圾桶，方便垃圾的裝載

 ● 上裝**采用全新的遠程無線遙控技術，上裝**系統操作簡單便捷，安全可靠

 ● 采用后高位卸料式，車輛卸料角大，保證垃圾箱在舉升卸料工作時，傾倒干凈，不留余料。

車型基本參數表

1 產品簡述

1.1 產品簡述

比亞迪純電動自裝卸式垃圾車是在比亞迪純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。

1.1 使用場景

該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。

2、產品性能特點

產品簡述：

自裝卸式垃圾車是收集、中轉清理運輸垃圾，避免二次污染的新型環衛車輛，其主要特點是垃圾收集方式簡便、高效、環保性好，整車?yán)眯矢?，廣泛適用于環衛、市政、物業小區、垃圾多而集中的居民區、城市街道垃圾處理，均具有密封自卸功能，液壓操作，傾卸垃圾方便。

自裝卸式垃圾車是在二類底盤的基礎上，加裝垃圾箱體、連接附件、防護欄及液壓系統等裝置。具有操作安全、使用性能穩定、返修率低、售后服務及時周到等特點。本產品主要用于收集與轉運城市住宅小區、鄉鎮街道等產生的生活垃圾。整車小巧靈活，行動方便，適應人流密集的商業區域和道路**情況較差的城鄉地區。本車配有后掛桶進料機構，在翻桶處操作，可與240L標準塑料桶對接。整車具有自卸功能，卸料方便。

2.1、產品性能特點

(1) 箱體結構合理  船型箱體結構實現**無泄漏

垃圾箱容積3.5立方，垃圾箱整體采用高強耐候鋼板焊接而成，弧形折筋側板，外形美觀，受力好，不易變形。整車結構件采用激光下料，提高箱體一致性耐用性。車廂采用工裝式焊接和加工，保證了生產產品的加工精度、**的品質和良好的互換性。船型結構，規避了傳統老式箱體+后面的密封結構，從根本上解決轉運過程中的二次污染問題。

(2) 刮板進料+壓縮 壓縮效率高

采用后裝刮板壓縮技術，對生活垃圾大幅度壓縮減容。箱體頂部裝有刮板，在壓縮過程中，推板在推板油缸的作用下，向后進行壓縮垃圾。由于刮板設計與箱體底板有**小間隙，保證垃圾進料干凈、壓縮實在，從而加大垃圾裝載量。

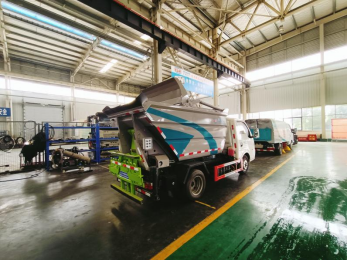

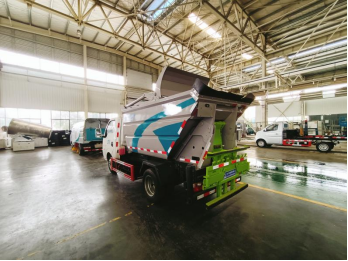

(3) 高位舉升自卸結構  卸料干凈  對接方便

采用高位舉升自卸結構，操作方便實用。可直接卸料、與壓縮式垃圾車對接、與移動式壓縮箱進行對接卸料。 車輛尾部裝有液壓支腿，保證卸料作業的平穩性與安全性。

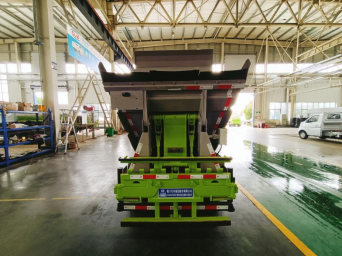

(4) 多功能翻桶進料機構 進料快捷穩定

后裝進桶機構，可與240L標準塑料桶對接作業。翻桶機構采用輕量化設計，舉升進料動力強勁，設置了手動、自動兩種作業模式，可實現一鍵進料過程。

(5) 液壓系統穩定可靠

液壓系統采用國際標準設計并采用模塊式液壓元件，由液壓油缸、電磁**閥、節流閥、管路系統組成。液壓油路分為刮板壓縮、提桶、翻桶進料、支腿收放、箱體升降五路，集成度高。液壓管路系統均采用酸洗磷化處理，保證使用壽命，管路各連接處連接緊固，保證不漏油。

(6) 電控自動化程度高，電液聯合**

采用CAN總線**技術，動作安全可靠，故障率低，避免因誤操作而造成事故。液壓、電氣關鍵原器件均采用國際標準設計并采用模塊式液壓元件，性能穩定可靠；液壓油路分為刮板壓縮、提桶、翻桶進料、支腿收放、箱體升降五路，集成度高；液壓管路采用冷彎無縫鋼管，保證不漏油。

2.2、產品優勢

（1） 由于自裝卸垃圾車上裝結構復雜，自質量較大，降低垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

2.3、注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。

3、 壓填作業時應注意觀察，發現有大塊不能壓填的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，

4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝器， 否則易**后移造成翻車事故。

5、  提升機在沒有落下且鎖止前，不得進入正常行駛。

2.4、底盤

底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2) 駕駛室標配中控鎖，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

(3) 整車輕量化設計，**總質量為4300kg；

(4) 搭載63kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

（6） 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

（7）   零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（8）    底盤承載能力強：后雙胎、軸距多樣化       **爬坡度超20%，適合各種路況作業

（9）    上裝取電范圍廣，適合各類環衛車改裝

（10）      轎車化內飾及舒適性設置，電子化操控

（11）     安全可靠：配置比亞迪國內高端電池品牌

（12）      增配置：電源總開關，電池加熱系統

（13）      整車配置電量大，長時間作業無憂慮

3、 產品主要技術參數

3.1、底盤基本參數表

3.3、 整車專用參數表

4、產品主要結構

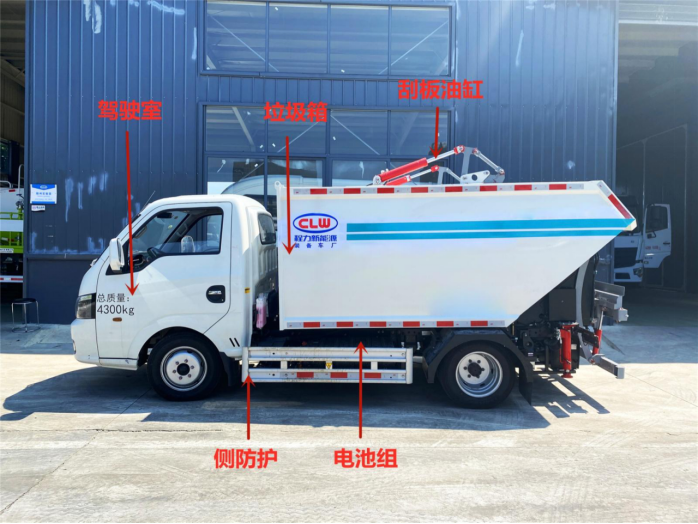

4.1、整車基本結構分解
